| 型號種類 |
5M、8M、14M、S5M、S8M、S14M |
用途 |
這種齒形的同步帶傳動扭矩、精度較高，主要應用于重型機械的傳動中，如運輸機械(飛機、汽車)、石油機械和機床、發(fā)電機等的傳動，以及適用于高強度、高準確度和高速的傳動系統(tǒng). |
截面尺寸
|
齒型代號 |
型號 |
節(jié)距(pb) |
齒高(ht) |
帶厚(hs) |
|
H |
5M |
5.00 |
2.08 |
6.00 |
|
8M |
8.00 |
3.38 |
10.00 |
|
|
14M |
14.00 |
6.02 |
13.20 |
|
|
S |
S5M |
5.00 |
1.91 |
3.40 |
|
S8M |
8.00 |
3.05 |
5.30 |
|
|
S14M |
14.00 |
5.30 |
10.20 |

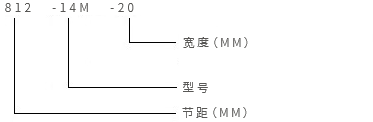

規(guī)格型號標記示例
