| 型號種類 |
D- XL D-L D-H D-XH D-XXH |
供應特點 |
1.可供型號可參考單面齒
2.可按客戶要求割條或提供模筒
3.低起訂量為一模
4.帶子長度需在450mm以上
5.特殊齒形可按圖定制加工 |
|

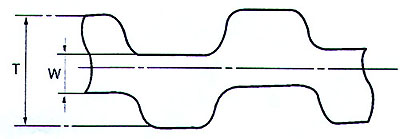

雙面齒同步帶的節距和齒形等同于單面齒同步帶的齒形和節距。 雙面齒同步帶按帶齒的排布可分為兩種標準型式：DA型雙面齒同步帶，其兩面帶齒呈對稱排列，見圖；DB型雙面齒同步帶，其兩面帶齒呈交錯位置排列，見圖 |
|
雙面齒形同步帶規格型號尺寸表
|
型號 |
Wmm |
Tmm |
節線長mm |
齒數 |
|
D-XL |
0.508 |
3.05 |
355.6-5405.12 |
70~1064齒 |
|
D-L |
0.762 |
4.58 |
514.35-80000.00 |
54齒起 |
|
D-H |
1.372 |
5.95 |
520.70-80000.00 |
41齒起 |
|
D-XH |
2.794 |
15.49 |
1778.00-80000.00 |
80齒起 |
|
D-XXH |
3.048 |
22.11 |
1778.00-6667.5 |
56~210齒 |
|
D-T2.5 |
0.50 |
1.90 |
500.00-5000.00 |
200~2000齒 |
|
D-T5 |
0.84 |
3.25 |
500.00-7000.00 |
100~1400齒 |
|
D-T10 |
1.86 |
6.80 |
500.00-80000.00 |
50齒起 |
|
D-T20 |
2.85 |
12.85 |
1700.00-80000.00 |
85齒起 |
|
D-AT10 |
1.82 |
7.00 |
500.00-7000.00 |
50~700齒 |
|
HTD.DA-3M |
0.760 |
3.20 |
501.00-6804.00 |
167~2268齒 |
|
D-3M |
1.143 |
5.30 |
500.00-7000.00 |
50~1400齒 |
|
D-8M |
1.372 |
8.10 |
512-80000.00 |
64齒起 |
|
D-14M |
2.80 |
14.80 |
1750-8120 |
125~580齒 |
|
D-S8M |
1.372 |
7.48 |
512-80000.00 |
64齒起 |
|
D-S14M |
2.8 |
13.40 |
1750~5012 |
125~358齒 |
|
D-RP5M |
1.143 |
5.44 |
500.00-3100.00 |
50~620齒 |
|
D-RP8M |
1.372 |
7.80 |
512.00-3720.00 |
64~465齒 |
|
D-RP14M |
2.80 |
14.50 |
1764.00-4326.00 |
126~309齒 |
規格型號標記
帶體采用日本進口優質合成氯丁膠，并配入多種不同用途的橡膠輔料；骨架材料為日本進口的優質玻璃纖維線繩；帶齒表面用尼龍66高彈力布做保護。
該產品的節距和齒形等同與單面齒同步帶。
產品主要用于雙面?zhèn)鲃?dòng)，有同步、同時、雙效率特點。在要求用一條帶傳動而且方向相反，安裝位置要求特別緊湊，或者在主傳動和輔傳動聯動等其他傳動要求高的領域，產品以結構輕巧、無滑差嚙合傳動、低噪音等特點被廣大機械、紡織、精密儀器儀表、石油化工、通訊電纜等行業認識、認可并得到了廣泛應用。
